ESCÁNER DE METROLOGÍA ÓPTICA 3D PARA EL CONTROL DE CALIDAD

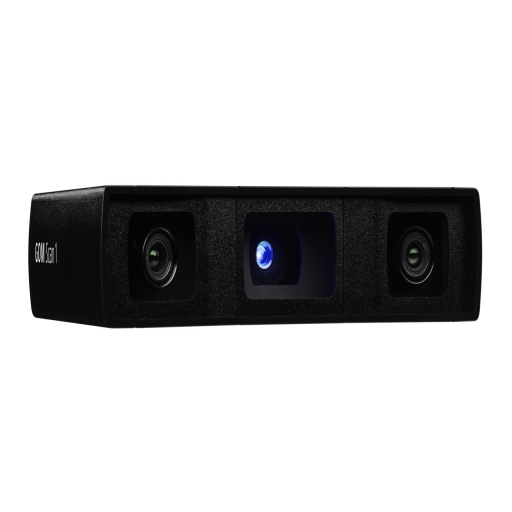

GOM Scan 1





Un escáner compacto para mallas precisas y grandes ideas



El sensor GOM Scan 1 está aquí para abrir nuevas posibilidades a tu empresa en el mundo de la metrología óptica 3D y el control de calidad. Los estándares industriales como la tecnología de proyección de franjas GOM y la tecnología Blue Light proporcionan la base para mallas 3D detalladas y precisas. Mientras tanto, el software integrado ZEISS INSPECT Optical 3D  te ayuda a aplicar la malla a cualquier proyecto que desees: impresión 3D, ingeniería inversa o inspección de piezas.





Aspectos destacados



Un escáner 3D potente

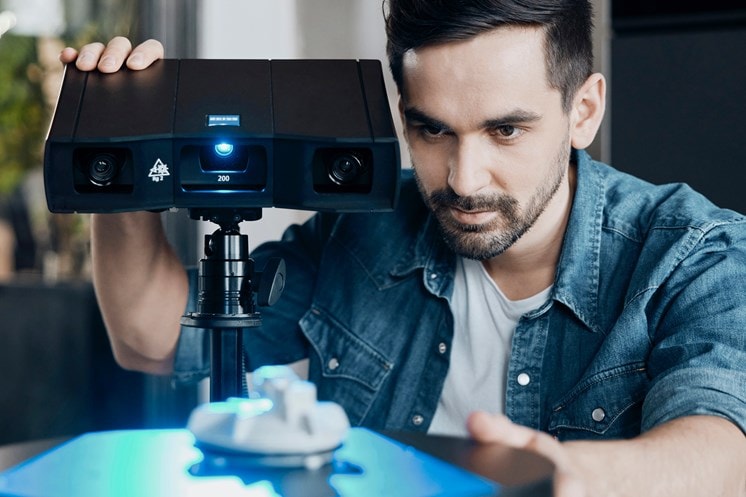

El escáner GOM Scan 1 presenta una forma compacta y un diseño robusto provisto de tecnología avanzada. Desde la tecnología Blue Light de GOM hasta el principio de la cámara estéreo, este sensor está diseñado para entregar datos 3D con alta precisión.



Pequeño, compacto y muy fácil de usar

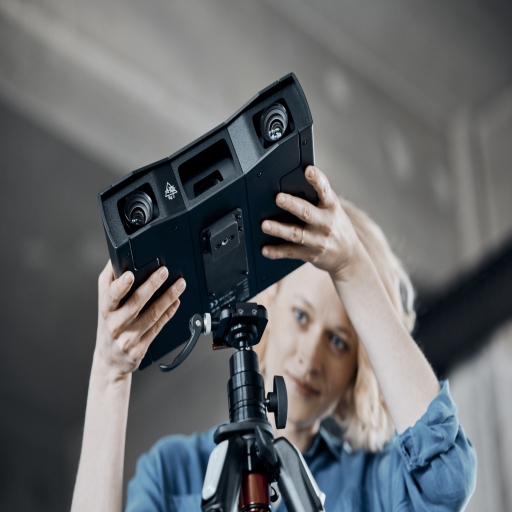

El GOM Scan 1 es un equipo ligero y compacto que te permite capturar datos 3D de manera intuitiva. Fácil de operar, el sensor GOM Scan 1 es el especialista en mediciones sencillas y rápidas de piezas pequeñas y medianas, incluso en espacios reducidos.



Rápido y preciso





El sensor GOM Scan 1 viene con el potente software ZEISS INSPECT Optical 3D preinstalado, lo cual te ayuda a llevar las mallas al siguiente nivel. Puedes obtener datos de alta calidad, generar mallas precisas y obtener tus datos 3D de forma fácil y rápida.



Carácteristicas



Elige tu volumen de medición





Las diferentes aplicaciones tienen diferentes requisitos. El sensor GOM Scan 1 está disponible en tres versiones con los volúmenes de medición: MV 100, MV 200 y MV 400. Con los tres sensores puedes obtener mediciones de alta precisión para objetos de tamaño pequeño a mediano.



Proyección de franjas para un escaneado completo y rápido

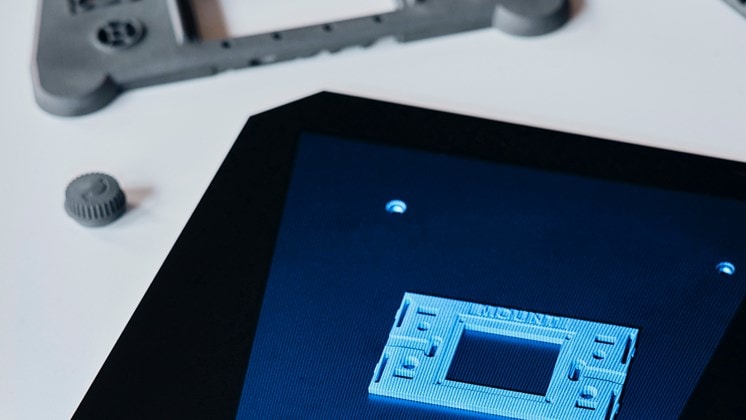

El sensor GOM Scan 1 es un escáner óptico de proyección de franjas 3D. El escáner GOM Scan 1 captura la superficie completa de los componentes con la proyección de franjas azules y ofrece una resolución detallada en poco tiempo.



Un sistema con monitorización autónoma para solventar problemas reales

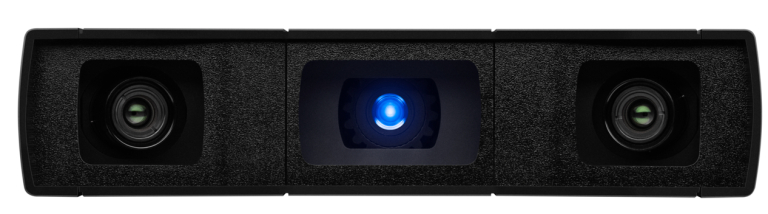

Debido al principio de la cámara estéreo, el sensor reconoce las condiciones ambientales cambiantes durante el funcionamiento y puede compensar estos cambios. Para garantizar la calidad de los datos de medición, el software del sensor monitorea continuamente el estado del sensor.



Precisión en todas las condiciones de iluminación: tecnología Blue Light de GOM

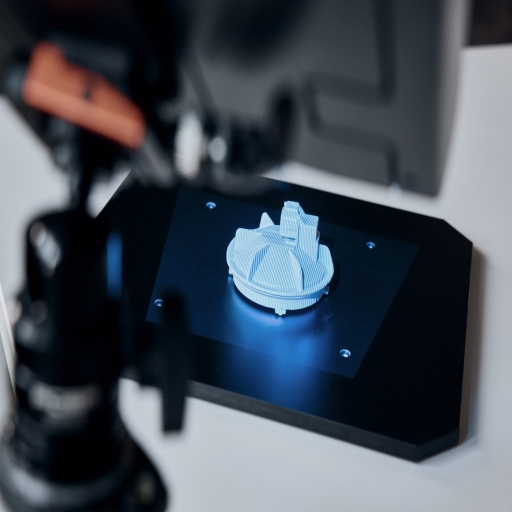

La unidad de proyección del nuevo GOM Scan 1 se basa en la tecnología Blue Light. Dado que el sensor funciona con luz azul de banda estrecha, la luz ambiental interferente se puede filtrar durante la adquisición de imágenes. Gracias a su potente fuente de luz, se pueden lograr tiempos de medición cortos.



Prepárate para imprimir con la edición de malla inteligente





Las funciones del potente software GOM Inspect permiten a los usuarios, por ejemplo, el refinamiento y mejora de mallas poligonales, rellenar huecos o extraer líneas de curvatura, logrando así mallas de gran precisión que se pueden guardar en muchos formatos comunes. La función de poligonización inteligente crea mallas con un gran detalle, pero manteniendo el peso de los archivos a un nivel el cual facilita su manejo





Un software que te guía





El sensor GOM Scan 1 funciona con el software ZEISS INSPECT Optical 3D, el estándar bien establecido en metrología 3D. Las potentes funciones de edición de malla la convierten en una herramienta ideal para la impresión 3D y la ingeniería inversa. Además, puedes realizar sin esfuerzo tareas simples y complejas a lo largo de tu proceso de inspección. Un software para simplificar y acelerar tu flujo de trabajo.



Aplicaciones



Medición e inspección

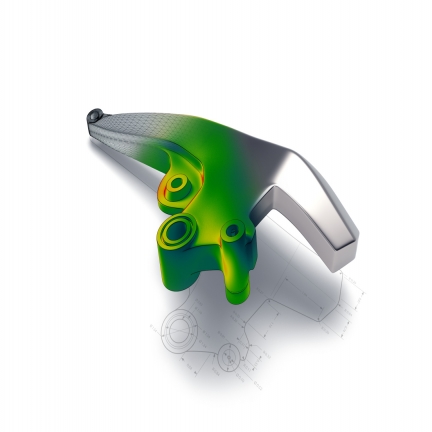

El sensor GOM Scan 1 junto con el software ZEISS INSPECT Optical 3D conforma un equipo ideal para respaldar todo tu flujo de trabajo. Te ayuda a obtener resultados de medición precisos y completos y facilita la inspección de piezas. Importa y alinea archivos CAD y mallas, crea comparaciones de superficies y secciones de inspección y genera informes, de manera fácil y eficiente.



Captura y crea





El  GOM Scan 1 con ZEISS INSPECT Optical 3D admite tareas como impresión 3D, modelos 3D de una pieza e ingeniería inversa. Captura datos de alta calidad en poco tiempo, mientras que las potentes funciones de edición de mallas facilitan la sustitución de piezas, la producción de modelos 3D precisos o el desarrollo de nuevos productos. Sea cual sea tu idea, el escáner GOM Scan 1 cumple con los estándares profesionales e industriales para que suceda.



Aplicaciones múltiples





Impresión 3d

Ingeniería inversa y fabricación

Pantalla virtual o modelos 3D

Investigación y educación

Arte y patrimonio

Diseño

Cuidado de la salud



Accesorios



Herramientas para ayudarte

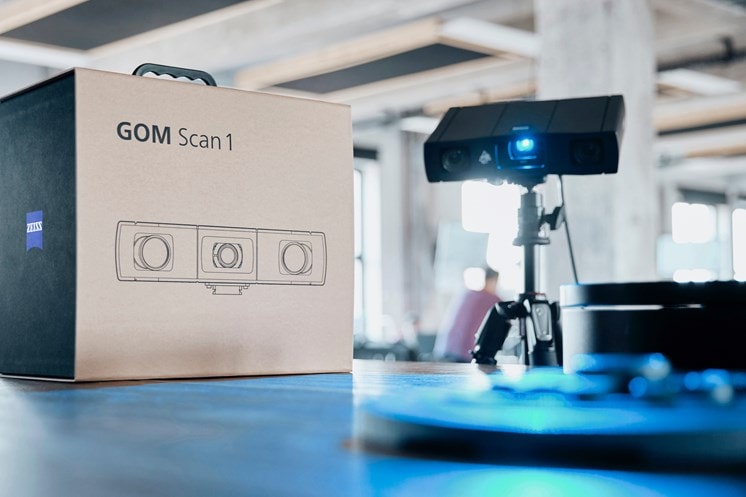

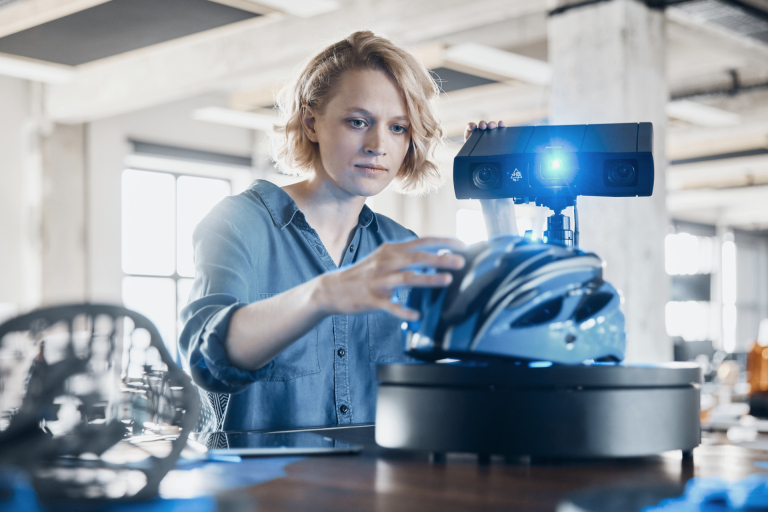

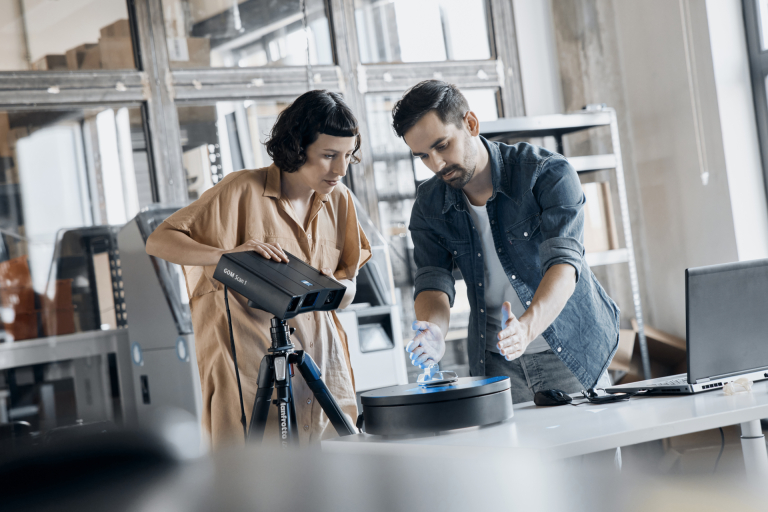

El sensor GOM Scan 1 viene con útiles accesorios adicionales para respaldar tu flujo de trabajo diario. el  GOM ROT 350 es una mesa de rotación automatizada para facilitar tu proceso de escaneo. Además, puedes usar el soporte de escritorio o el trípode para montar el escáner en función de tus necesidades. Puedes llevarte el GOM SCAN 1 a donde quieras gracias a una maleta de transporte específicamente deseñada para transporte cómodamente el sensor con sus diferentes volúmenes y accesorios.



Información Técnica



  GOM Scan 1 (100) GOM Scan 1 (200) GOM Scan 1 (400)
Puntos por escaneado 6 millones 6 millones 6 millones
Distancia de puntos 0,037 mm 0,060 mm 0,129 mm
Area de medición 100 x 65 mm2 200 x 125 mm2 400 x 250 mm2
Distancia de trabajo 400 mm 450 mm 500 mm
Fuente de luz LED LED LED
Peso Aprox. 2,5 kg Aprox. 2,5 kg Aprox. 2,5 kg
Dimensiones 290 x 215 x 80 mm3 290 x 250 x 80 mm3 290 x 250 x 80 mm3
Longitud del cable 5 m 5 m 5 m
Conexión USB 3 USB 3 USB 3
Sistema operativo Windows 10 Windows 10 Wndows 10
Software ZEISS INSPECT Optical 3D ZEISS INSPECT Optical 3D ZEISS INSPECT Optical 3D
