DURÓMETRO PORTÁTIL NDTONE
KT-C
Medición de dureza y resistencia a la tracción σ de una amplia gama de materiales.
TECHNICAL INFORMATION
PDF Document

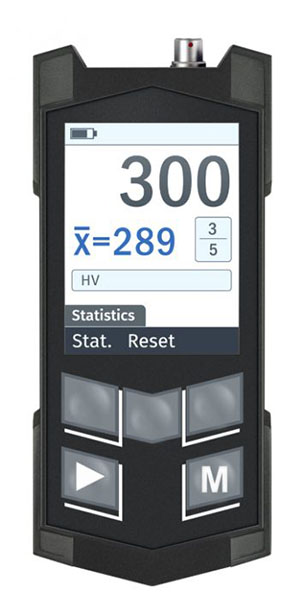

El durómetro portátil KT-C de NDTONE es un dispositivo de tamaño reducido con juego de transductores intercambiables destinado a la medición de dureza y resistencia a la tracción σ de una amplia gama de materiales. Según el principio de funcionamiento el aparato realiza los siguientes métodos de medición:
- Método dinámico (método Leeb) de acuerdo con la norma ASTM A956 (ISO 16859-1);
- Método UCI (impedancia de contacto ultrasónico);
- Método estático de medición de la dureza según la norma ASTM B724
- Método de medición de la dureza según Shore A de conformidad con la norma EN ISO 868 (DIN 53505, ASTM D2240).
Características
- El primer aparato que comprende 4 métodos de medición, instrumento universal para la determinación de la dureza de metales y plásticos;
- Amplia gama de transductores de medición y accesorios para el control de productos de diversas formas y dimensiones;
- Pantalla en color de 2,4'' con batería recargable de iones de litio incorporada;
- Cuerpo ergonómico a prueba de golpes con esquinas engomadas;
- La posición del transductor con respecto al horizonte no influye en los resultados de la medición
- Posibilidad de aplicación tanto en condiciones de laboratorio como de fabricación
- Posibilidad de visualización rápida de las estadísticas en el proceso de medición con promediado y por grupos almacenados en la memoria del aparato
- Posibilidad de control con límites de valor establecidos;
- Los resultados de las mediciones pueden almacenarse en la memoria del dispositivo para su posterior transferencia al PC mediante el canal USB 2.0 para su almacenamiento, procesamiento estadístico y documentación con el uso del software suministrado.
Materials, hardness scales, measurement ranges
| Materials | Hardness scale | Hardness measurement range | |||||
| Leeb | UCI | Portable Rockwell | |||||
| D, DC | DL | G | C | U-10N
U-50N U-100N |
SPR | ||
| Plain steel, low alloyed steel, cast steel | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | |
| HB | 75-654 | 81-646 | 90-646 | 81-694 | 75-654 | 75-654 | |
| HV | 75-1000 | 80-950 | – | 81-1012 | 75-1000 | 75-1000 | |
| HRC | 20-70 | 21-67 | – | 20-70 | 20-70 | 20-70 | |
| HRA | 60-93 | – | – | – | 60-93 | – | |
| HRB | 25-100 | 37-100 | 48-100 | – | 25-100 | – | |
| HSD | 20-100 | 31-97 | – | 30-102 | 20-100 | – | |
| σ, MPa | 370-1740 | 370-1740 | 370-1740 | 370-1740 | 370-1740 | – | |
| Tool steel | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HV | 80-900 | 80-905 | – | 98-942 | – | – | |
| HRC | 20-70 | 21-67 | – | 20-67 | – | – | |
| Stainless steel | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 85-655 | – | – | – | – | – | |
| HV | 85-802 | – | – | – | – | – | |
| HRC | 20-62 | – | – | – | – | – | |
| Grey cast iron | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 90-664 | – | 92-326 | – | – | – | |
| Ductile iron | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 95-686 | – | 127-364 | – | – | – | |
| Aluminium alloys | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 19-165 | 20-187 | 19-168 | 21-167 | 19-165 | 75-450 | |
| HV | – | – | – | – | – | 75-1000 | |
| HRB | 24-85 | 24-85 | 28-86 | 23-85 | 24-85 | ||
| Brass (copper and zinc alloy) | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 40-173 | – | – | – | 40-173 | 75-450 | |
| HV | – | – | – | – | – | 75-1000 | |
| HRB | 14-95 | – | – | – | – | ||
| Bronze (copper and aluminium alloy / copper and tin alloy) | HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 60-300 | – | – | – | 60-300 | 75-450 | |
| HV | – | – | – | – | – | 75-1000 | |
| Forged copper
|
HL | 0-1000 | 0-1000 | 0-1000 | 0-1000 | – | – |
| HB | 45-315 | – | – | – | – | 75-450 | |
| HV | – | – | – | – | – | 75-1000 | |
Opciones de Palpadores

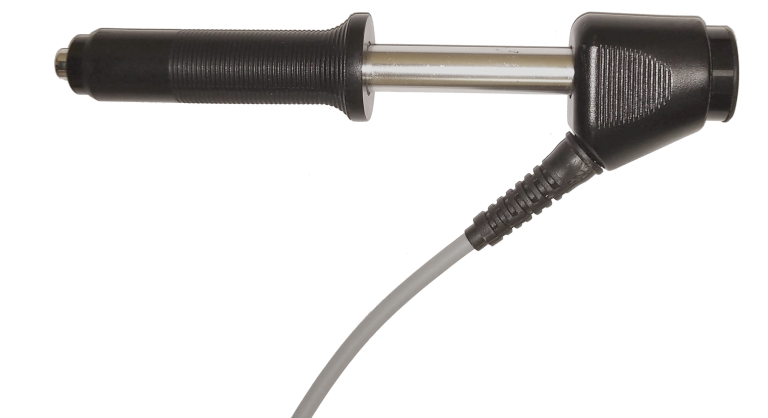

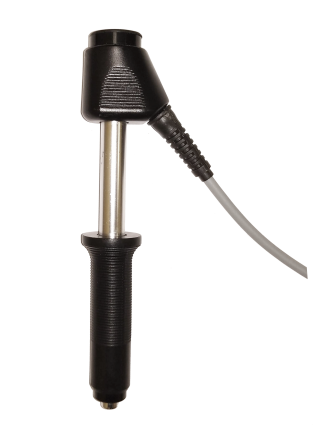

Palpadores dinámicos (Leeb) para Durómetro KT-C

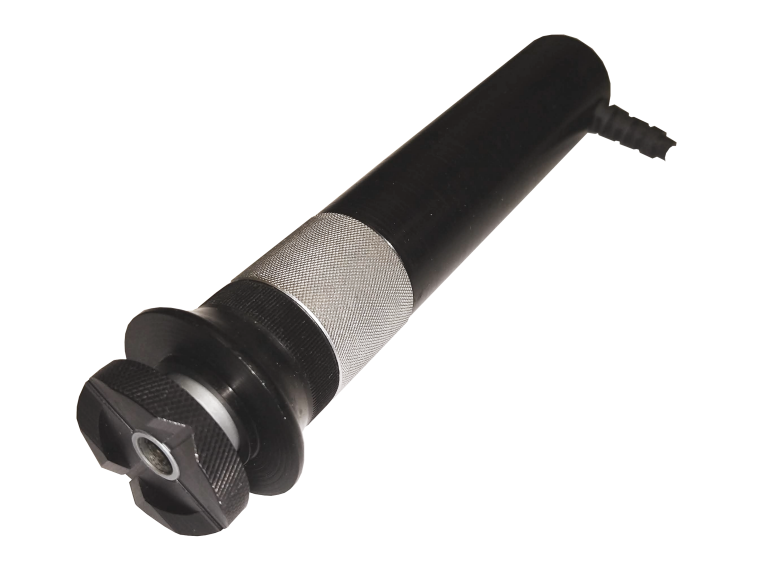

Palpadores ultrasónicos (UCI) para Durómetro KT-C
Palpador SPR-A (Rockwell Portátil) para Durómetro KT-C
El palpador está diseñado para medir la dureza de metales no férreos y aleaciones (aluminio, cobre, titanio y sus aleaciones, etc.), todo tipo de aceros y aleaciones de dureza baja y media (estructurales, al carbono, aleados, inoxidables, resistentes al calor, etc.) y otros materiales (fibra de vidrio, plásticos técnicos, etc.).

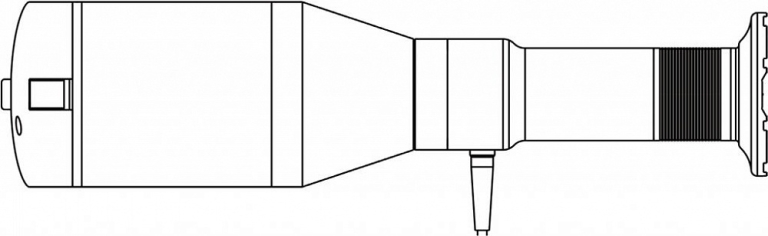

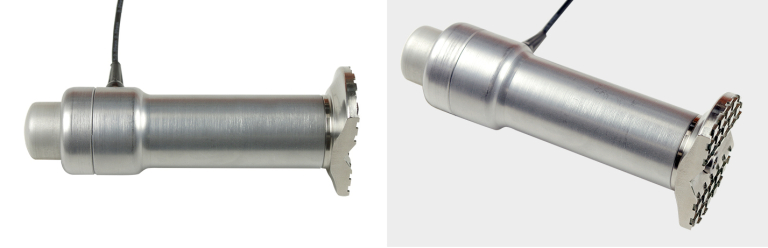

Palpador SPR (Rockwell Portátil) para Durómetro KT-C
La sonda está designada para medir la dureza de metales no ferrosos y también aceros con dureza baja y media y otros materiales. El dispositivo realiza el método directo de medición de la dureza de acuerdo con las normas DIN 50157 y ASTM B724. Es posible medir la dureza de capas superficiales, piezas sensibles a arañazos y superficies pulidas y también productos delgados, perfiles, tubos con espesor de pared inferior a 2 mm. El material y las dimensiones del objeto inspeccionado no influyen en los resultados de la medición.
