ZEISS Scanbox



Concepto modular para una flexibilidad máxima





Inspección integrada en la producción de geometrías complejas



El ZEISS ScanBox Series 5 es una solución integral para la inspección y digitalización automatizada de piezas complejas. La potente máquina de medición 3D te proporciona resultados de medición de campo completo para la comparación  con el CAD en muy poco tiempo, visualiza posibles desviaciones de GD&T y acelera tus procesos de producción, mantenimiento y reparación. Utiliza el sistema para la adquisición rápida de características y geometrías de medición específicas, como puntos de superficies y bordes, agujeros o perforaciones.





Aseguramiento de la Calidad en el Control de Producción



El ZEISS ScanBox Series 5 optimiza tu inspección en serie y te ayuda a verificar tus procesos de producción. Los procedimientos estandarizados y automatizados aumentan el rendimiento de las piezas y reducen los desechos. Los sistemas ZEISS ScanBox Serie 5 permiten una alta fiabilidad del proceso durante su funcionamiento gracias a los análisis de tendencias en tiempo real. De este modo, se pueden identificar rápidamente los cambios en la producción.



El ZEISS ScanBox Serie 5 consta de tres modelos y muchas opciones para adaptarlo a tus necesidades - es lo que llamamos la nueva modularidad. Los componentes individuales son idénticos y, por lo tanto, ofrecen opciones de actualización a diferentes configuraciones que se ajustarán perfectamente tus necesidades. La carga máxima del módulo de la mesa giratoria es de 2000 kg.



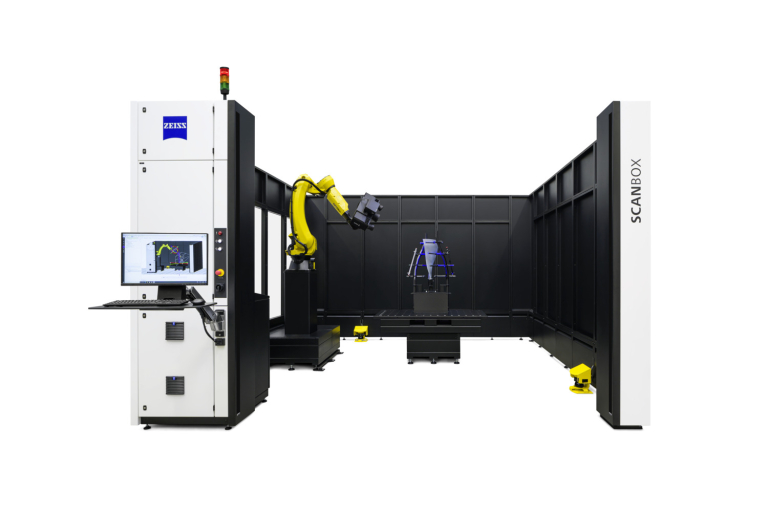

ZEISS Scanbox 5110 ZEISS Scanbox 5120 ZEISS Scanbox 5130

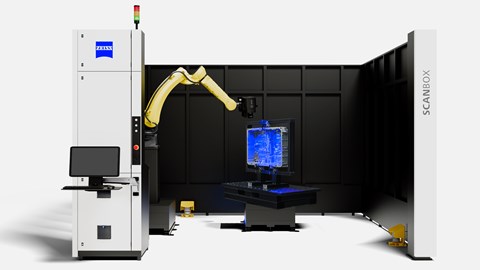

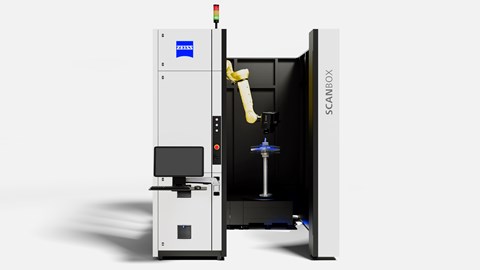

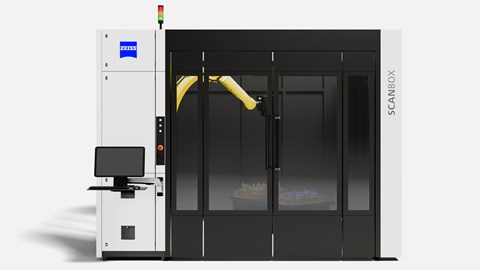

Medición e inspección de piezas, como los Airfoils complejos, de hasta 1000 mm de tamaño Medición e inspección de piezas, como los componentes interiores de los vehículos, de hasta 2000 mm de tamaño Medición e inspección de piezas de chapa, conjuntos, piezas de fundición y componentes de turbinas de hasta 3000 mm de tamaño



ZEISS ScanBox Serie 5: versátil y flexible





Funciones ergonómicas

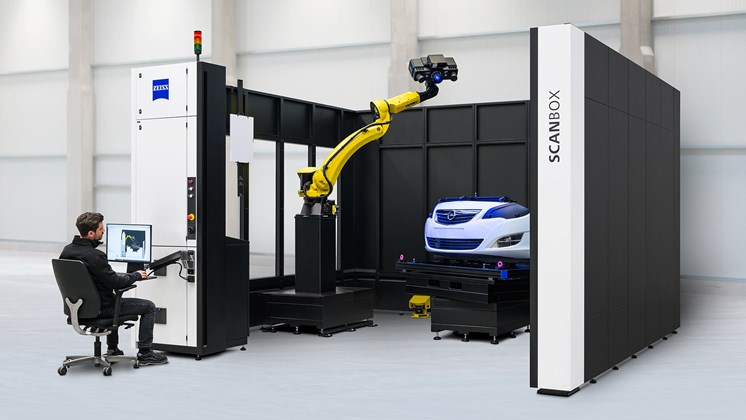

La nueva y flexible interfaz de usuario ofrece varias funciones ergonómicas para ayudar al usuario. Un brazo giratorio integrado en el armario de interruptores electrónicos puede ajustarse a la posición deseada, lo que permite manejar el sistema ZEISS ScanBox Serie 5 de pie o sentado.



Personalizado para las inspecciones de Airfoil

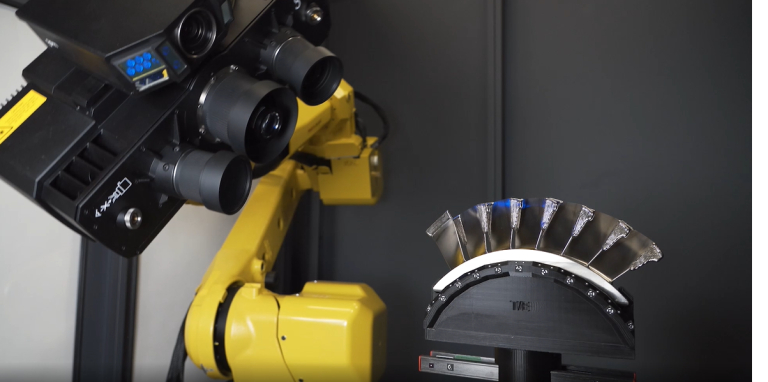

El ZEISS ScanBox 5110 está predestinado a la inspección de Airfoil. Desarrollado para la industria de las turbinas de gas, el sensor ATOS 5 Airfoil, con su distancia de trabajo optimizada y áreas de medición de 100 x 70 mm², ofrece datos 3D de alta precisión de los detalles más pequeños. Se puede medir un álabe completo en menos de una hora. Un álabe de turbina se inspecciona en pocos minutos.



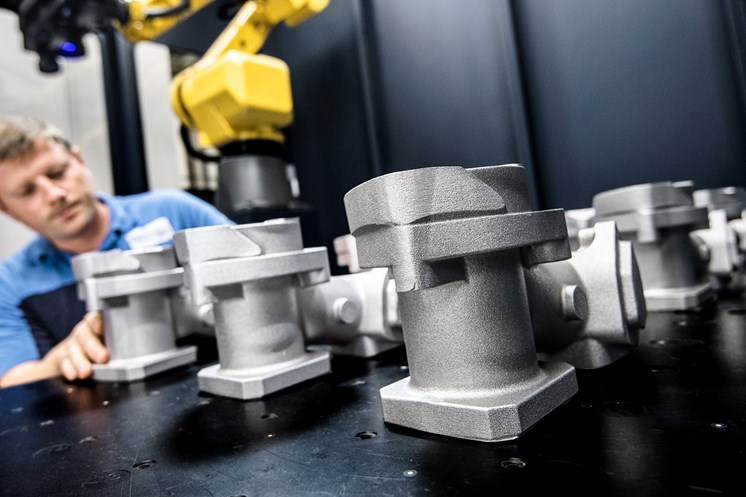

Medición óptica en serie



El ZEISS ScanBox Series 5 se ha desarrollado para las mediciones en serie y suele utilizarse directamente en el entorno de producción. Los procedimientos de medición se automatizan y se garantiza la reproducibilidad de los datos de medición 3D de piezas idénticas. Los programas de medición para la inspección se crean en la sala de medición virtual (VMR) del software GOM Inspect Pro. El robot está totalmente controlado por el software y se desplaza sucesivamente por las posiciones de medición. Los cambios en el estado de los datos del CAD o del plan de inspección pueden actualizarse rápidamente gracias a la estructura paramétrica del software. Durante el funcionamiento, los trabajadores pueden manejar fácilmente el sistema.





Información Técnica



  ZEISS Scanbox 5110 ZEISS Scanbox 5120 ZEISS Scanbox 5130
Dimensiones 2200 × 3550 × 3050 mm (LC*)
2200 x 2850 x 3050 mm (D)
3600 × 4250 × 3050 mm (LC)
3600 x 3550 x 3050 mm (D)
4300 x 4250 x 3050 (LC)
Alimentación 200–500 V (3-phase, 16 A) 200–500 V (3-phase, 16 A) 200–500 V (3-phase, 16 A)
Max. tamaño de la pieza Ø 1000 mm Ø 2000 mm Ø 3000 mm
Peso máximo 2000 kg 2000 kg 2000 kg
Entrada Cortina de luz o puerta corredera con interruptor de seguridad Cortina de luz o puerta corredera con interruptor de seguridad Cortina de luz
Anchura de apertura 1000 mm (LC)
950 mm (D)
2400 mm (LC)
2100 mm (D)
3100 mm (LC)
Montaje o fijación en la superficie Requerido Requerido Requerido
Concepto de carga manual, grúa manual, carro de transporte, transpaleta, grúa manual, carro de transporte, transpaleta, grúa
Sensor compatible ATOS 5 Airfoil ATOS 5 Y ATOS 5 Airfoil ATOS 5
