FOTOGRAMETRÍA



















La tecnología digital de Fotogrametría de GOM permite la medición precisa de coordenadas para una rápida inspección dimensional, verificación y análisis de deformaciones. En lugar de las mediciones tradicionales por contacto, los sistemas de medición sin contacto por coordenadas pueden capturar precisas coordenadas 3D en rápidas fotos y con una cámara de fotografía. Disparando fotos desde varios ángulos y utilizando el principio de triangulación junto con puntos de referencia, se calculan puntos de interés sobre todo el plano de coordenadas 3D.

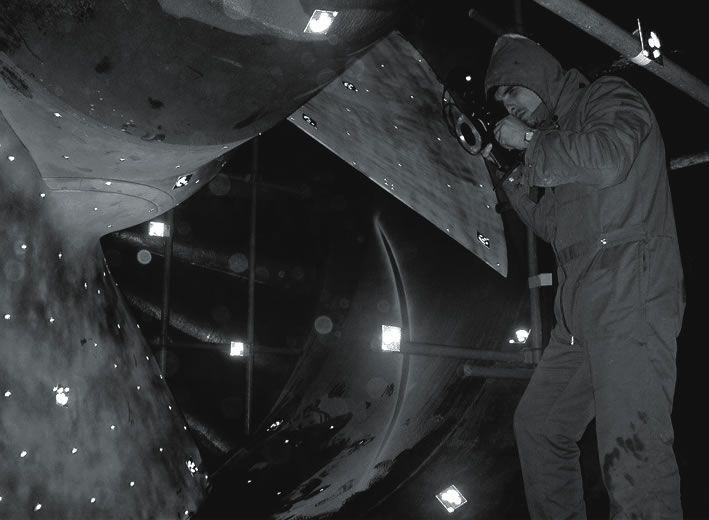

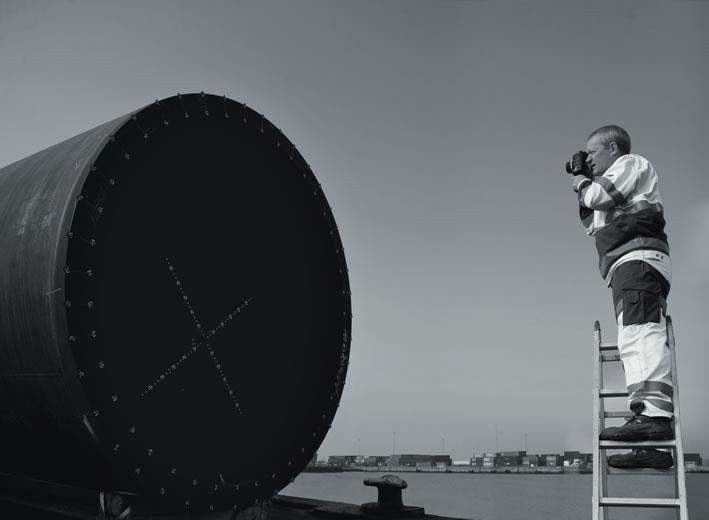

Con el fin de llevar a cabo las mediciones con fotogrametría, el objeto necesita ser fotografiado desde varias direcciones. No es necesario mantener la cámara en la misma posición ya que se utilizan puntos codificados colocados en un útil o directamente en la pieza que se utilizan para la evaluación automática del proceso. Para poder dimensionar las mediciones, colocamos barras de escala junto a la pieza y de esta forma observamos la precisión de la medición. En el lugar en el que queramos conocer la posición de los puntos colocaremos pegatinas o adaptadores y estos son conocidos por nuestro sistema gracias a su forma. Las imágenes de la cámara son inmediatamente transferidas al ordenador utilizando red WI-FI de alta velocidad o lector de tarjeta. A partir de aquí el software completa el análisis dimensional y se llevan a cabo las evaluaciones.


Las soluciones TRITOP y ATOS Plus son ya utilizados en la industria y pueden medir en diferentes tamaños acabado de superficie y complejidad de forma:

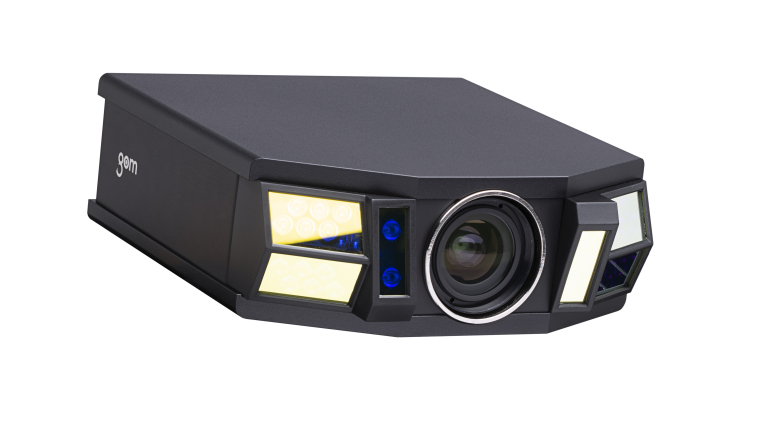

El sistema ATOS PLUS es usado junto con los equipos automatizados Scanbox, mientras que el TRITOP es un sistema de medicion móvil. A continuación se pueden ver las caracteristicas principales del TRITOP.





TRITOP- EL SISTEMA DE MEDICIÓN MÓVIL





El sistema TRITOP CMM portátil mide coordenadas de objetos tridimensionales de forma rápida y precisa. Las tareas de medición que tradicionalmente se realizaban con máquinas de medición de coordenadas 3D táctiles ahora pueden llevarse a cabo fácilmente con el sistema MMC TRITOP. No requiere ningún hardware complejo, pesado y de mantenimiento intensivo. La máquina de medición se acerca al objeto.



  • Al igual que las máquinas de medición de coordenadas táctiles, TRITOP registra las coordenadas y su orientación en el espacio para cualquier característica de interés.
  • Una vez determinadas las coordenadas 3D, la medición se transforma matemáticamente en el sistema de coordenadas del componente.
  • Al comparar los datos de medición con datos CAD (IGES, VDA, STEP, Catia, ProE, UG), se crean los informes de medición correspondientes en los formatos conocidos.
  • Los datos medidos y alineados se utilizan para diversas tareas.





PDF TRITOP

PDF Document



Areas de aplicación


  • Inspección de piezas de chapa metálica y carrocerías de automóviles, por ejemplo, en la producción piloto, la optimización de procesos, las pruebas de herramientas, el aumento de la producción en serie o durante muestreos aleatorios.

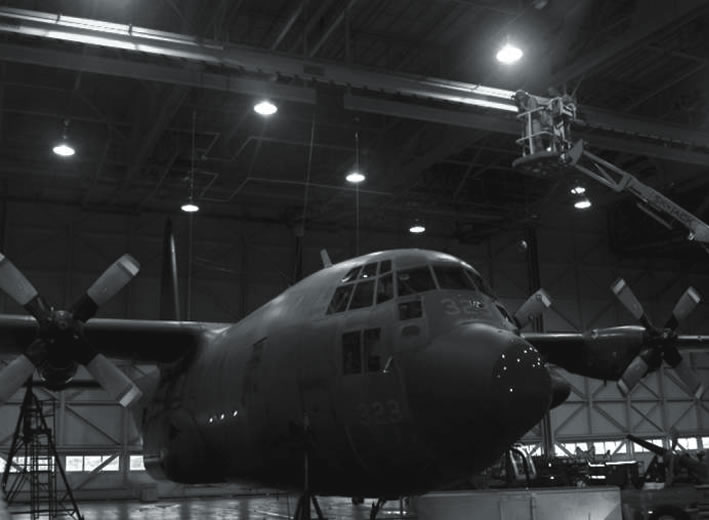

  • Control de calidad de objetos de gran tamaño, como aviones, barcos, turbinas eólicas, etc.
  • Verificación de piezas de plástico, por ejemplo, para la inspección del primer artículo.
  • Verificación y registro de dispositivos

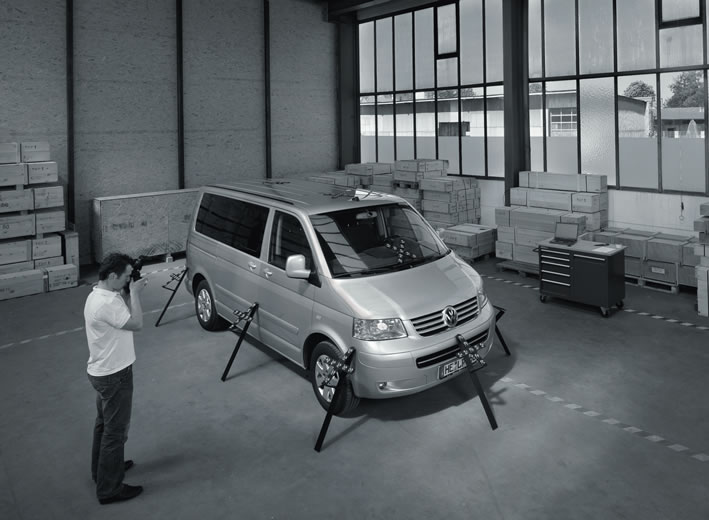

  • Medición de modelos y prototipos, por ejemplo, diseño interior y exterior de vehículos
  • Verificación de tubos y cables con respecto a su forma tridimensional
  • Medición de bordes de recorte de chapas en bruto bidimensionales
  • Análisis de deformaciones en pruebas de automóviles y cámaras climáticas
  • Medición de campos de puntos de referencia


ANÁLISIS DE DEFORMACIONES ESTÁTICAS



TRITOP es un sistema de medición óptica móvil que define con precisión las coordenadas 3D de puntos de objetos en condiciones cuasiestáticas. A partir de esta información, TRITOP es capaz de calcular desplazamientos y deformaciones 3D de objetos y componentes.



El sistema TRITOP sin contacto sustituye a los sistemas convencionales de medición de desplazamientos o LVDT captando rápidamente desplazamientos y deformaciones sin cables ni sensores sobre o alrededor del objeto, por lo que no interfiere con el objeto de medición.



VENTAJAS DEL SISTEMA TRITOP



Máquina de medición 3D completa con requisitos mínimos de hardware (2 maletas con un peso total de 23 kg)
El objeto no se toca durante la medición
Precisión muy alta también para objetos grandes
Sin desgaste ni disminución de la precisión
Fácil manejo
Independiente de las condiciones ambientales
