ZEISS SCANPORT
Nuestra solución de escaneo 3D semiautomatizada
PDF SCANCOBOT
PDF Document

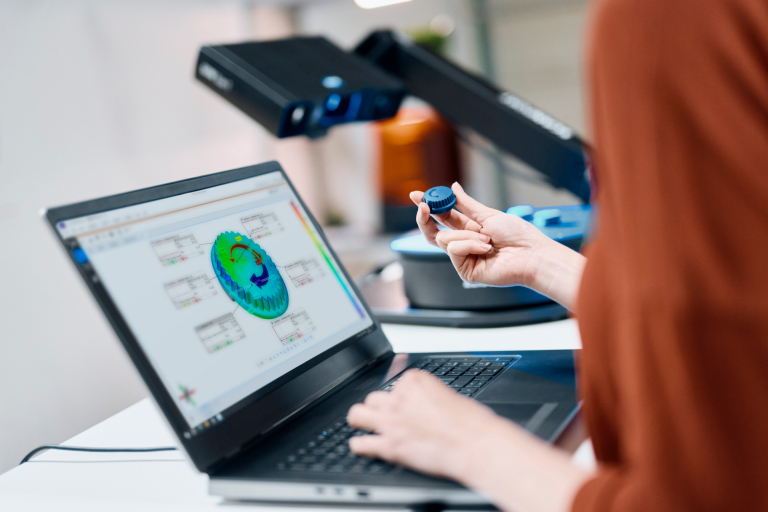

ZEISS ScanPort es una solución completa para la automatización de 3 ejes con un solo clic. Se trata de un sistema semiautomatizado móvil y flexible que proporciona datos metrológicamente perfectos. Operado por el software ZEISS INSPECT, ZEISS ScanPort es la solución todo en uno para capturar todos los detalles de piezas pequeñas y medianas.
Calidad Metrológica
ZEISS ScanPort ofrece alta precisión y datos 3D rápidos y precisos. La tecnología de proyección de franjas y la tecnología de luz azul garantizan la máxima calidad. Esto se comprueba en base a la norma ISO 10360.
Escaneado 3D automatizado de 3 ejes

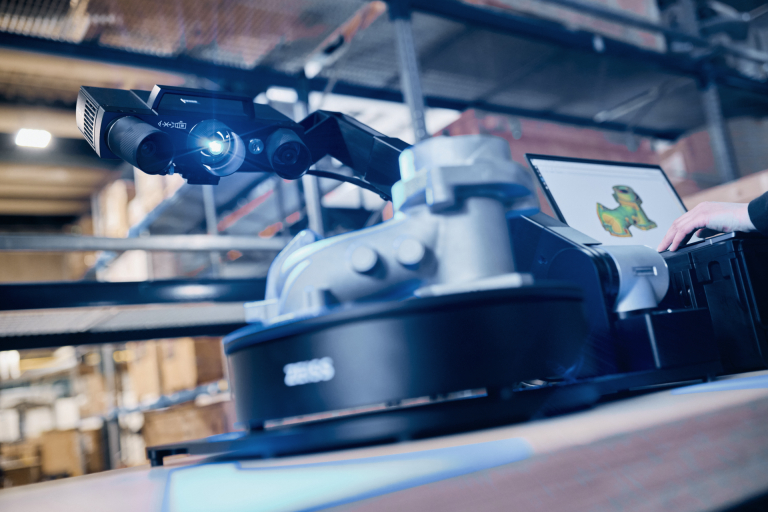

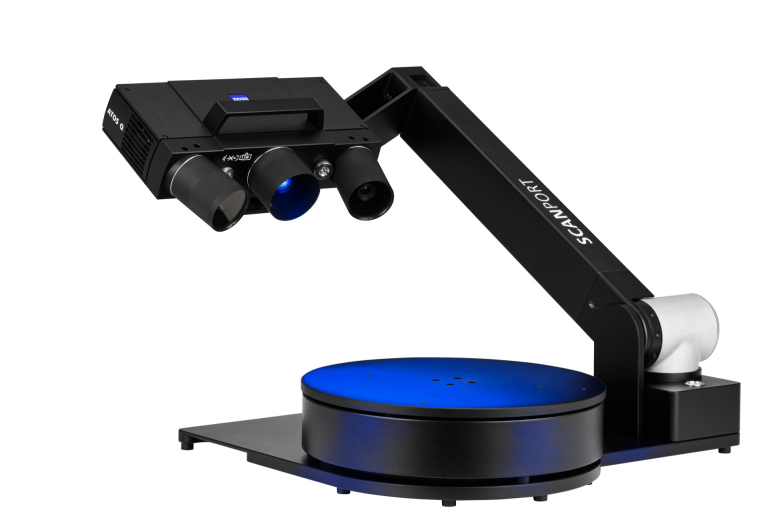

ZEISS ScanPort es una solución todo en uno semiautomatizada. El brazo automatizado, que se mueve hacia arriba y hacia abajo y se inclina hacia atrás o hacia arriba, ofrece una automatización de 3 ejes en combinación con la mesa giratoria. De este modo, el sensor mide desde diferentes distancias y ángulos, capturando cada detalle de la pieza medida.
Móvil y flexible

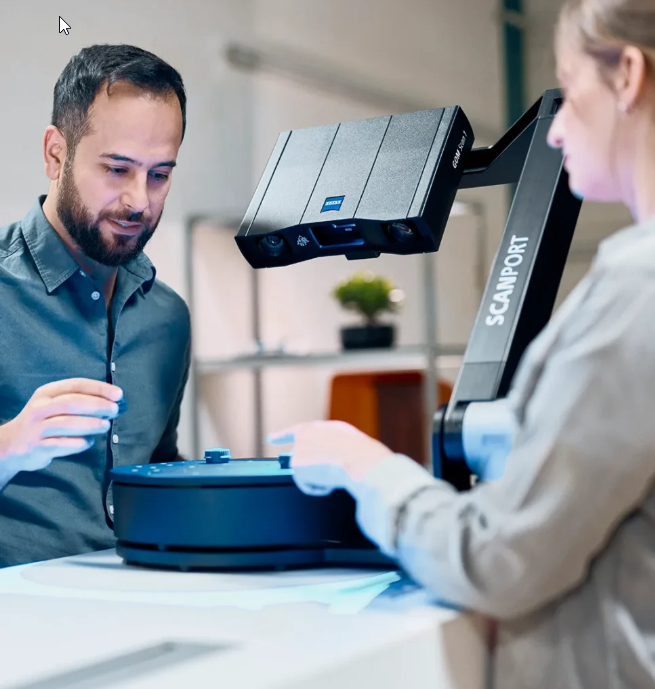

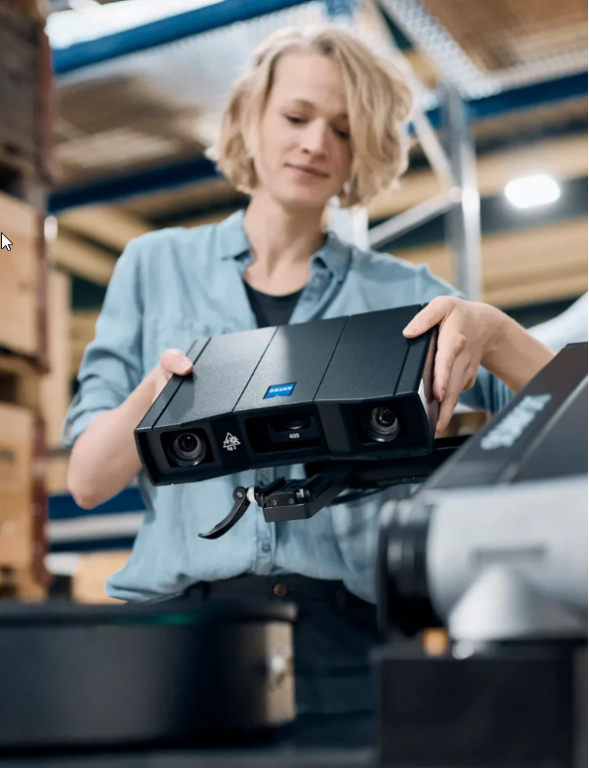

ZEISS ScanPort te acerca la automatización allí donde la necesites. Simplemente colócalo y podrás empezar a medir tu pieza, incluso directamente en producción. Su diseño ligero y modular facilita su transporte y desplazamiento. Para mayor flexibilidad, puedes desmontar el escáner 3D para medir también piezas de gran tamaño. ZEISS ScanPort está disponible en diferentes versiones, que te permiten elegir la resolución en función de los detalles que necesites.
Alta repetibilidad y precisión
ZEISS ScanPort en combinación con ZEISS INSPECT ofrece una alta repetibilidad y precisión. Con la reproducción de movimiento y las plantillas de escaneado, la repetibilidad es más fácil que nunca. Con un solo clic, puedes reproducir todo el escaneado. ZEISS ScanPort es una solución fiable y potente para todas sus tareas de medición.
Asistente para el flujo de trabajo

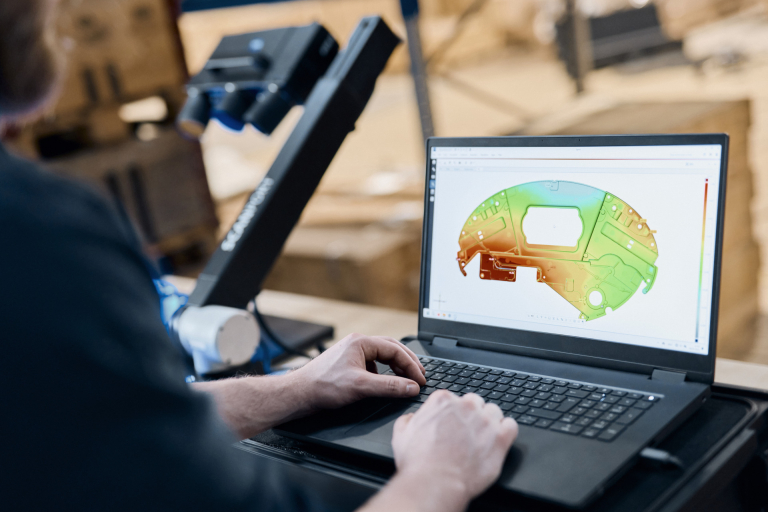

El asistente de flujo de trabajo de ZEISS INSPECT te guía paso a paso a través de tareas de medición típicas. Simplemente elije lo que deseas hacer, como escanear varias piezas a la vez, y sigue las instrucciones. Con ZEISS ScanPort y ZEISS INSPECT recibirás asistencia durante todo el flujo de trabajo metrológico.
Calibración rápida

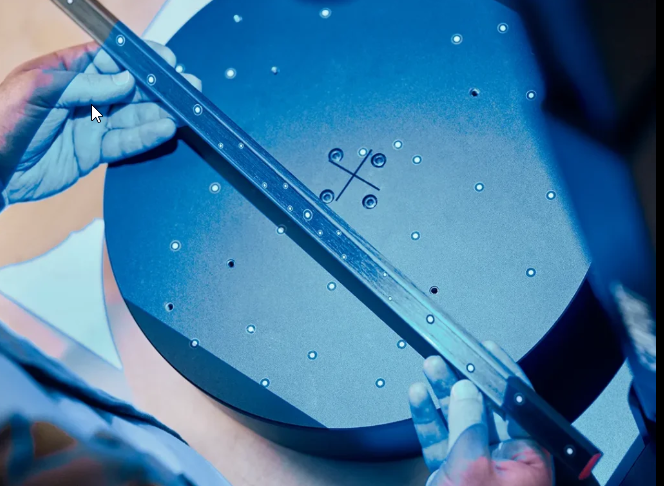

La recalibración de ZEISS ScanPort es muy sencilla y automatizada. Con la hiperescala certificada DAKKS/Ilac incluida, una calibración rápida y de un solo paso garantiza que tu sensor proporcione datos de alta calidad.
Información técnica y seguridad
| Fuente de la luz | Tecnología Blue LIght |
| Puntos por escaneado | Hasta 12 millones (1) |
| Volumen de medición | Hasta 500 x 300 mm3 (2) |
| Distancia de puntos (mm) | Hasta 0,03 mm |
| Carga útil | 20 kg |
| Peso | Aprox. 22 kg (concepto modular: la pieza más pesada 11 kg) |
| Dimensiones para el embalaje | 550 mm x 725 mm x 180 mm |
| Interface | USB 2.0 |
| Fuente de alimentación | AC 100 - 240V, 50/60 Hz |
| Sistema operativo | Windows 11 |
| Software | ZEISS Inspect |
(1) Compatible con ATOS Q y GOM Scan 1
(2) Diámetro de la mesa de rotación 350 mm
