ATOS SCANBOX Serie 7 para el Control de Calidad
PDF SCANBOX
PDF Document

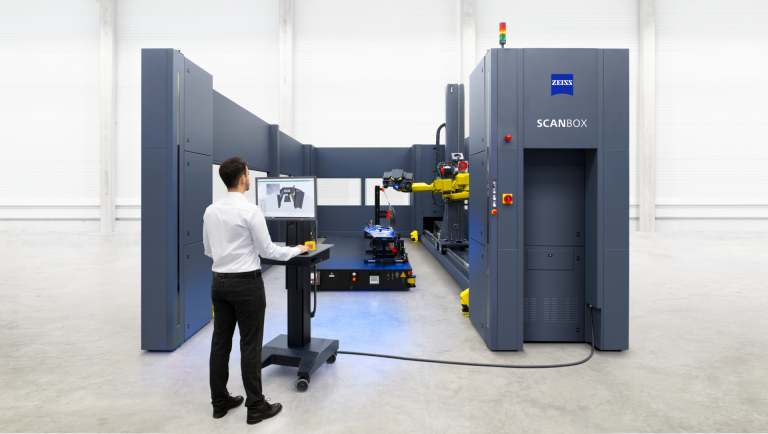

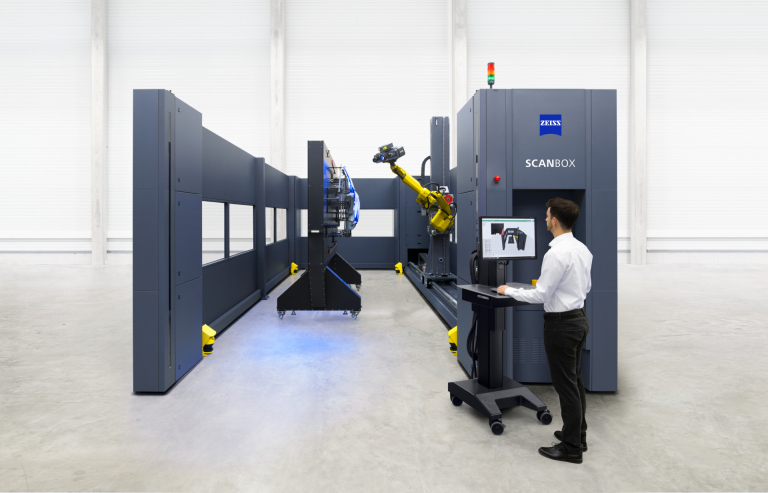

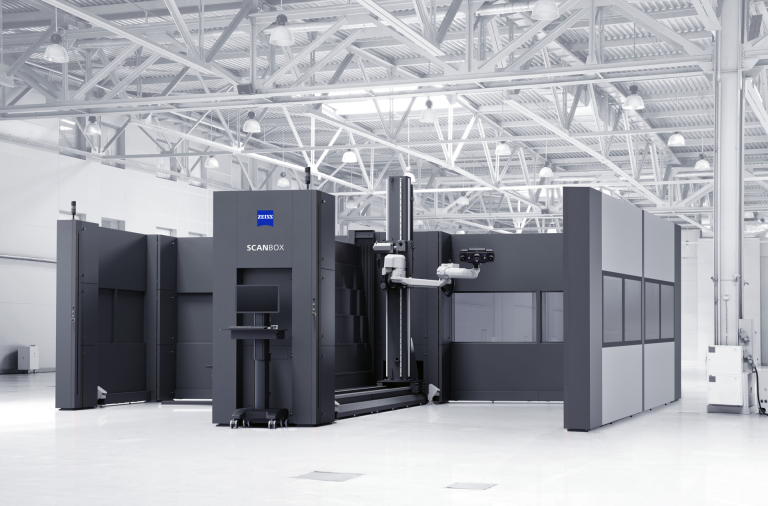

El ATOS ScanBox Serie 7 se utiliza principalmente el control de calidad 3D en la fabricación de automóviles, en la fabricación de útiles de verificación o en estampación. Se pueden medir piezas grandes, como paneles laterales de automóviles y piezas unidas de hasta 6 m de tamaño. Las piezas pesadas y de grandes dimensiones para otras aplicaciones también se pueden medir e inspeccionar con el ATOS ScanBox Serie 7.

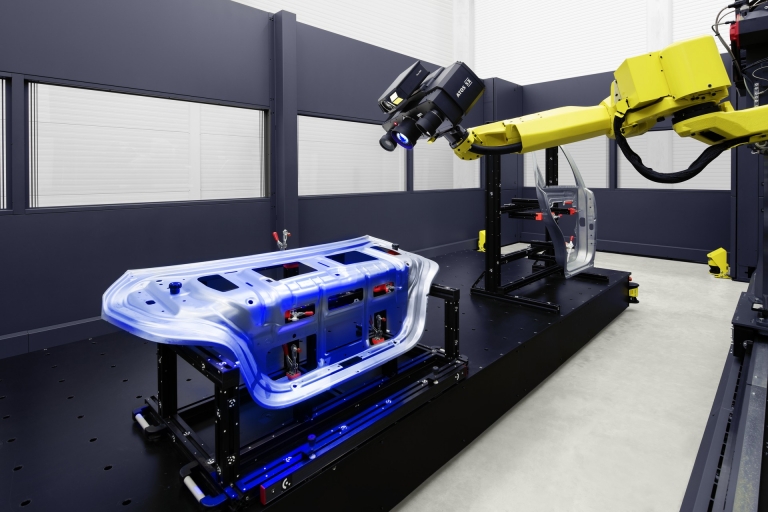

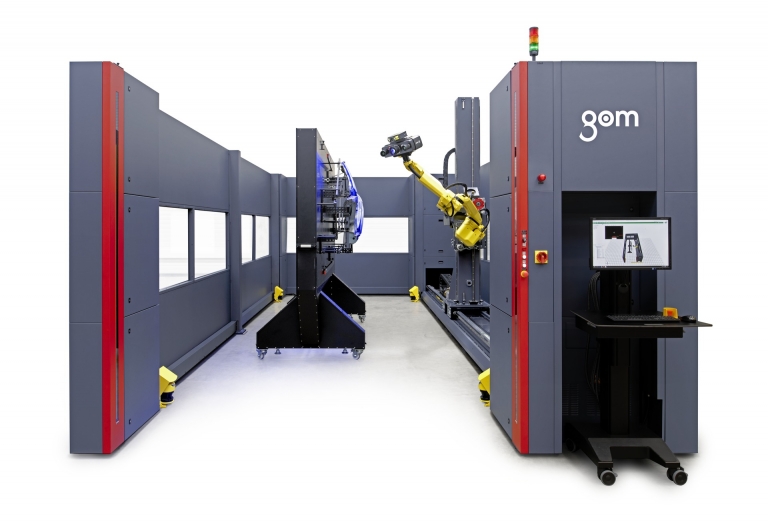

Cinemática de 8 ejes: GOM desarrolló el nuevo sistema cinemático de 8 ejes para la medición de piezas de gran tamaño. La combinación de un eje lineal, una elevación vertical y un robot articulado con un conducto de cable integrado permite una gran flexibilidad en el posicionamiento del sensor gracias a los 8 grados de libertad.

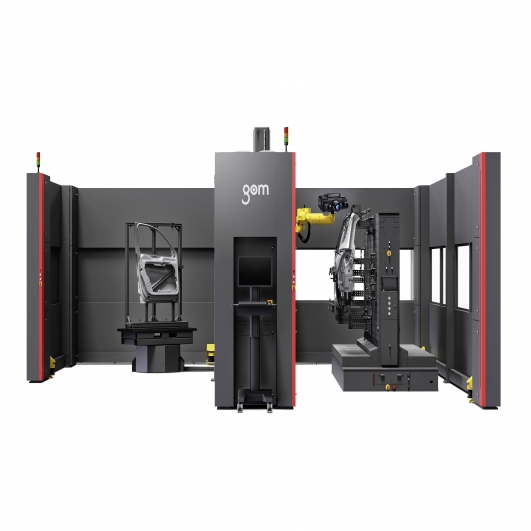

El ATOS ScanBox 7260 también tiene un área de trabajo de la mesa de rotación., la cual se puede cargar con un sistema de palets y, por lo tanto, garantiza un posicionamiento rápido, repetible y exacto de los componentes.
Información Técnica
| ATOS Scanbox 7160 | ATOS Scanbox 7260 | |
| Dimensiones | 4750 x 10150 x 3900 mm | 8750 x 10150 x 3900 mm |
| Tamaño máximo de la pieza | 6000 X 1250 mm | 6000 x 1250 mm, mesa de rotación de hasta 3000 mm de diametro |
| Peso máximo de la pieza | Sin límite | Sin límite, la mesa de rotación hasta 2.000 kg |
| Anchura de apertura | 3050 mm | 3050 mm, mesa de rotación hasta 3400 mm |
| Sensor compatible | ATOS 5 y ATOS 5X | ATOS 5 y ATOS 5X |
