TRITOP Professional





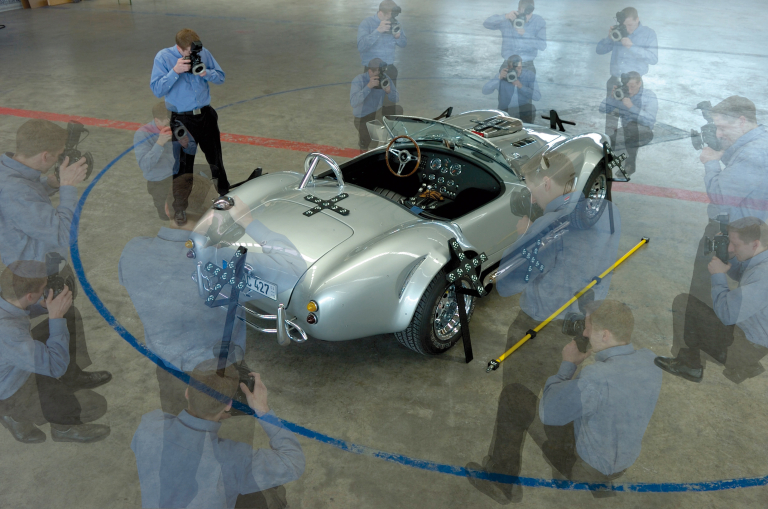

El software TRITOP Professional se utiliza para analizar las imágenes de alta resolución producidas por el sistema de medición TRITOP. Las características como puntos de referencia, líneas de contraste y adaptadores se determinan de forma rápida y precisa, y se muestran en el software, incluidas las coordenadas 3D calculadas. El sistema de medición TRITOP y el software correspondiente se pueden utilizar para medir e inspeccionar no solo componentes pequeños, sino también piezas más grandes, como las que se utilizan en la construcción de trenes, barcos y unidades de energía eólica.



Desde coordenadas 3D hasta inspección completa: proceso de trabajo completo en un solo software



La combinación del sistema TRITOP con el software TRITOP Professional permite procesar coordenadas de puntos 3D. Una interfaz gráfica fácil de usar permite a los usuarios procesar y evaluar los datos de medición. El software TRITOP apoya el trabajo de control de calidad y prueba de componentes en el campo de los procesos de desarrollo y fabricación modernos. Las funciones básicas del software incluyen capturar puntos de medición y procesarlos para modelar nubes de puntos 3D, así como monitorear la calidad de la imagen. Herramientas como la importación de datos CAD, la importación de planes de medición, alineación, desviaciones de puntos de CAD, calibradores, ángulos y diámetros, campos vectoriales, análisis GD&T e informes están disponibles para el control de calidad y análisis de resultados.





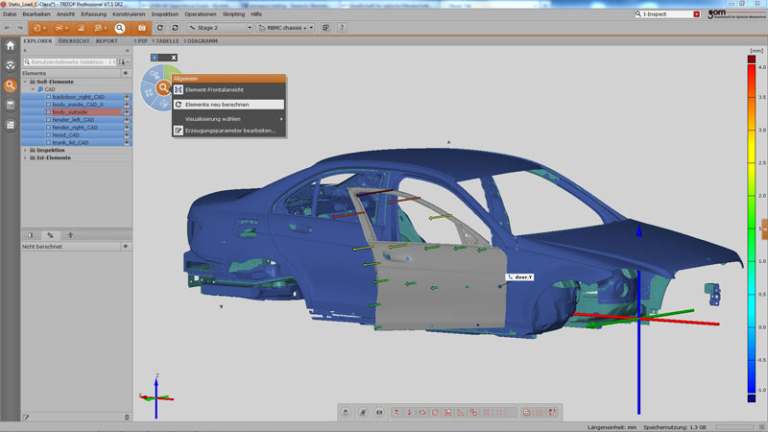

Análisis de deformación estática

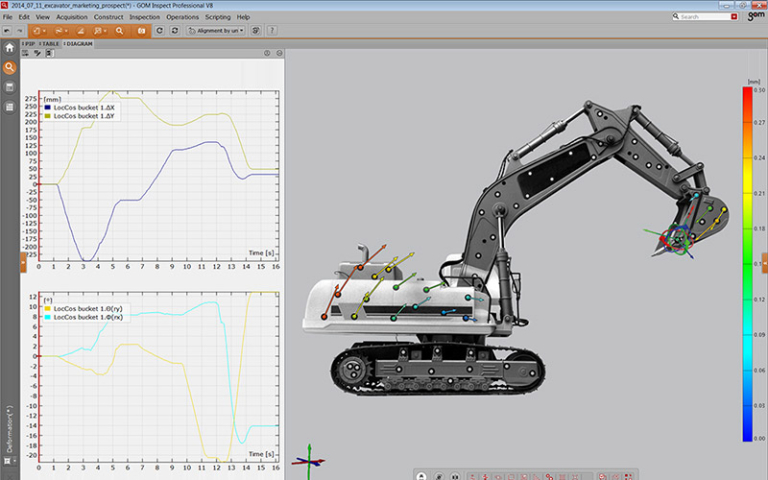

El software TRITOP Professional se puede utilizar para analizar cargas mecánicas y térmicas en objetos (pruebas de estructura y cámara climática). El desplazamiento de los puntos de referencia permite determinar los movimientos y la deformación de todos los componentes de un objeto en particular.



Características destacadas



Inspección paramétrica

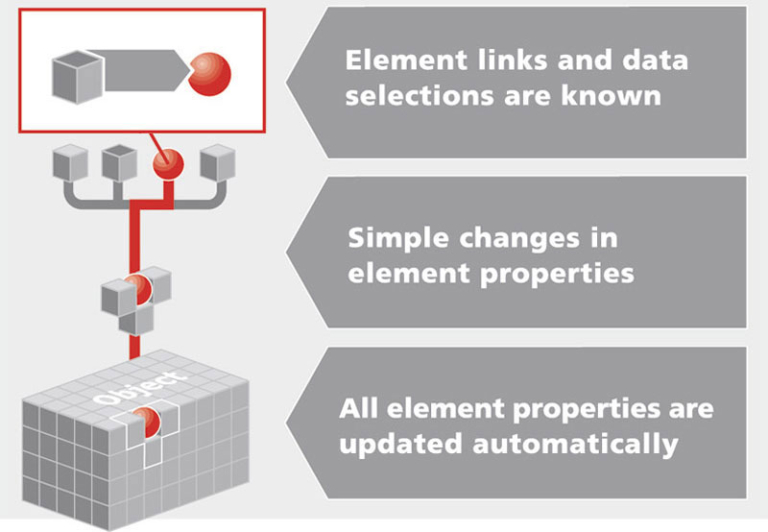

La inspección paramétrica es un concepto de software  en el que cada elemento individual conserva su trayectoria de creación. Todos los pasos de la evaluación se pueden rastrear y, por lo tanto, se pueden modificar y ajustar fácilmente. Una solución  sencilla que con un solo click actualiza todos los elementos dependientes automáticamente después de que se hayan realizado los cambios. La inspección paramétrica también se utiliza en el grabado de datos para el análisis de tendencias y deformaciones. Esto facilita el análisis de varios componentes o fases de tensión dentro de un solo proyecto. Con el sistema de medición TRITOP y la inspección paramétrica completa, GOM ha estandarizado la base de las funciones para el análisis de deformaciones.



Análisis de deformaciones

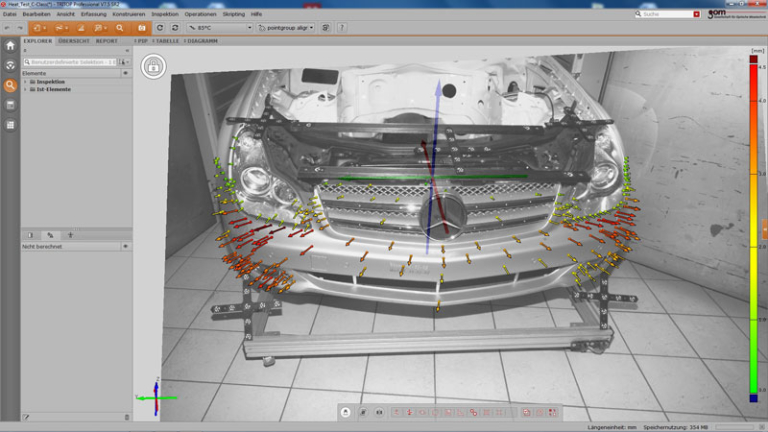

Las funciones de evaluación están disponibles para el análisis de deformaciones de puntos. Definen y analizan movimientos y deformaciones sobre la base de un concepto de componente. Para que esto sea posible, los puntos de inspección se dividen en grupos coherentes. A continuación, se pueden calcular las transformaciones o correcciones de los movimientos del cuerpo rígido para estos componentes.



Sistemas de coordenadas locales

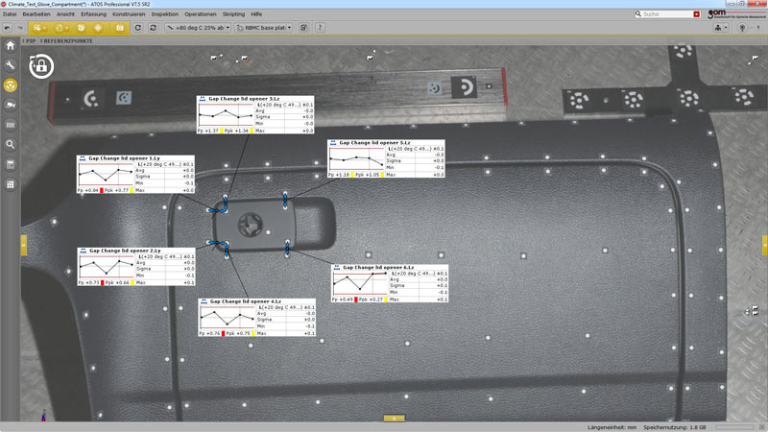

El sistema de coordenadas local en el software permite realizar evaluaciones locales o basadas en dibujos. Por lo tanto, el dimensionamiento dentro de un sistema de coordenadas es posible, el análisis de posición GD&T estandarizado se puede combinar fácilmente con el análisis de coordenadas local en el mismo sistema de referencia y se pueden implementar estrategias de alineación complejas. Los sistemas de coordenadas locales también forman la base para el análisis 6DoF.





Linea de tiempo



Una línea de tiempo integrada en la interfaz gráfica apoya la gestión de proyectos de varias etapas, por ejemplo, en el control estadístico de procesos (SPC) y el análisis de deformaciones. El usuario del software puede alternar entre etapas dentro de un proyecto de tendencias o mostrar áreas de etapa relevantes / definidas exclusivamente.



Comentarios directos sobre la calidad de la imagen (Asistente de WLAN)

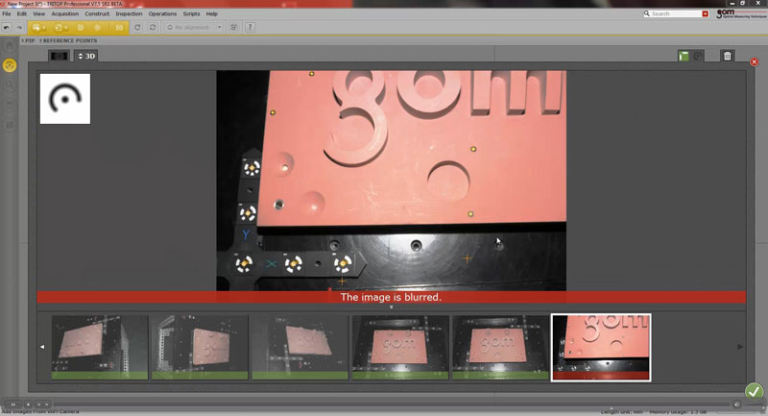

El asistente de WLAN se encarga de la transmisión de imágenes y proporciona información directa sobre la calidad de la imagen. Los usuarios reciben información inmediata sobre si una imagen es demasiado brillante, demasiado oscura o desenfocada.
Los puntos de doble codificación se detectan automáticamente. Se puede implementar fácilmente una búsqueda en línea de múltiples puntos codificados identificados.



Mapeo de imágenes

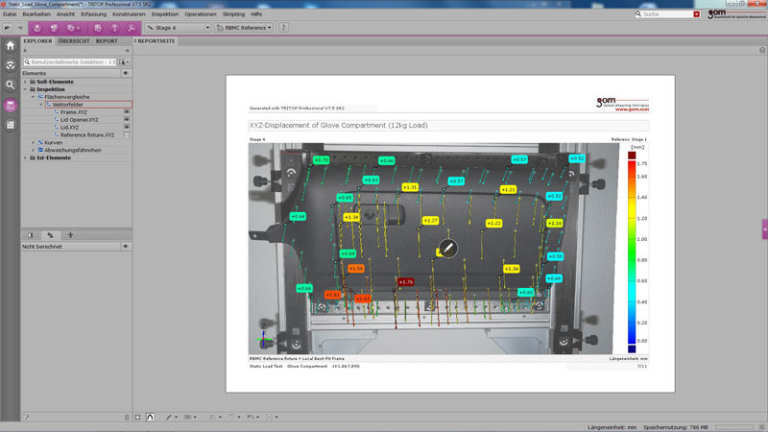

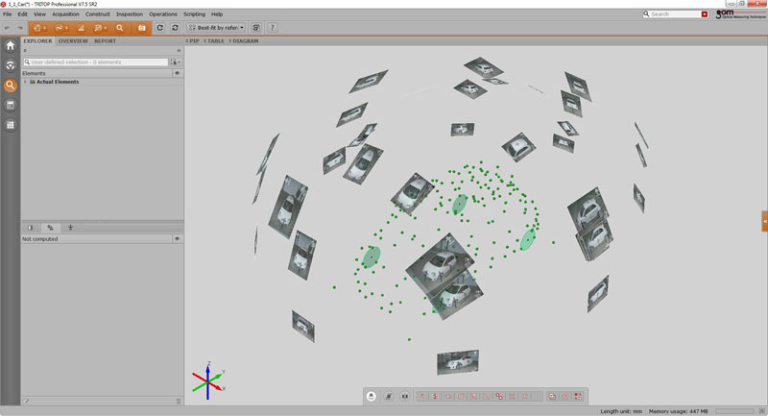

El software TRITOP Professional ofrece una orientación óptima durante las mediciones con su mapeo de imágenes y vistas 3D. Además, el mapeo de imágenes también permite una navegación rápida y sencilla del proyecto durante el análisis. Las desviaciones CAD y los desplazamientos vectoriales codificados por colores individuales se pueden visualizar fácilmente dentro de las imágenes en color. Para que los usuarios  puedan trabajar con una imagen específica durante todas las fases de trabajo, una imagen de una etapa se puede mostrar a través de varias etapas en los proyectos multifase TRITOP. El mapeo de imágenes es, por tanto, un elemento de apoyo en la presentación de resultados.



Teaching by Doing



Este concepto de GOM es compatible con todas las fases de la evaluación sin secuencias de comandos, planificación previa o intervención del usuario. "Teaching by doing" significa que ya no hay necesidad de dedicar tiempo a la programación.
Por lo tanto, los flujos de trabajo utilizados para evaluar componentes únicos o múltiples se pueden estandarizar para ahorrar tiempo y dinero.



I-Inspect



I-Inspect es sinónimo de inspección inteligente y guía a los usuarios a través del proceso de inspección.  El software TRITOP Professional les facilita la asignación de principios de medición y especificaciones del ensayo. Los principios de inspección adicionales libremente configurables están disponibles a través de I-Inspect. El software se puede operar con un solo click y, por lo tanto, ayuda a simplificar todo el proceso, de modo que las tareas de inspección se pueden realizar a gran velocidad.



Informes



Las plantillas de informes ajustables se utilizan para adaptar  con precisión los informes de medición a las tareas de medición individuales. Las hojas de cálculo en formato VDA, por ejemplo, están disponibles para hacerlo. Los usuarios también pueden generar secuencias de video de gran interés a partir de las evaluaciones de deformación. Los clientes y compañeros pueden acceder a todos los resultados de las mediciones con el software 3D gratuito GOM Inspect.



Otras características



Interfaz / gestión del sistema de medición TRITOP (software de medición)


Medición 3D basada en puntos: creación guiada de proyectos, transmisión inalámbrica de imágenes, ajuste automático del pack, medición del adaptador


Montaje de elementos de geometría (plano, esfera, cilindro, ...), certificado por PTB & NIST


Generación primitiva basada en CAD: líneas, planos, círculos, cilindros, conos, ...


Importación de nubes de puntos: ATOS, STL, ASCII, PLY


CATIA V4, CATIA V5, PRO / E, Unigraphics, IGES, STEP, JT-Open, Parasolid, ...


Importación de planes de medición: ASCII, CSV, FTA, Lista CATIA, ...


Alineación múltiple en un solo proyecto: 3-2-1, RPS, plano-línea-punto, best-fit, jerárquico, ...


Compensación de movimiento de cuerpo rígido múltiple para diferentes componentes


Comparación con datos CAD: puntos, primitivas, ...


Funciones de inspección: mediciones, calibradores virtuales, ángulos, diámetros, vectores de desplazamiento, ...


Análisis GD&T en acc. con ISO 1101, ASME Y14.5 y geometría


Inspección basada en curvatura: análisis de dimensiones de huecos, líneas de contraste, ...


Análisis de tendencia / SPC


Análisis 6DoF


Creación de informes: (tablas, imágenes, diagramas) plantillas libremente adaptables, presentación de informes en pantalla, vídeos de proyectos escénicos, definición de etiquetas, ...


Exportación de coordenadas 3D en formatos definidos por el usuario


Software GOM Inspect 3D gratuito
