ESCÁNER DE METROLOGÍA ÓPTICA 3D PARA EL CONTROL DE CALIDAD



Metrología 3D - ATOS COMPACT SCAN

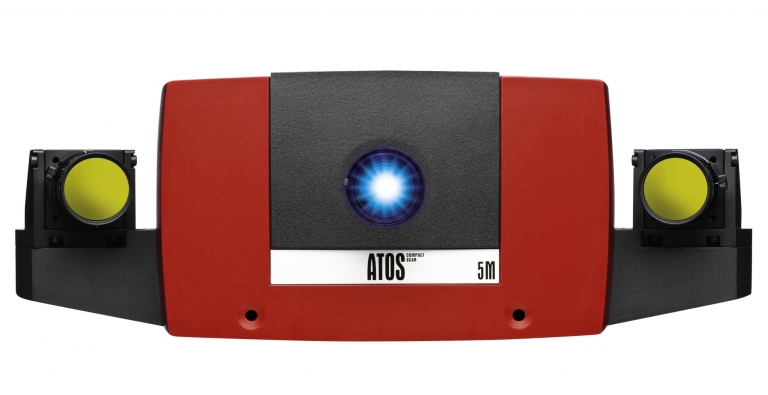

ATOS COMPACT SCAN



El escáner más compacto y versátil de GOM para el control de calidad 3D.  Su construcción ligera y compacta abre nuevas áreas de aplicación y asegura la mejor adaptabilidad para mediciones 3D tales como, piezas de fundición e inyección, moldes y modelos, interiores y prototipos.




Metronic suministra el escáner de digitalizado 3D Atos Compact Scan de GOM en formato compacto, mediciones 3D de piezas de fundición e inyección, moldes…

TECHNICAL INFORMATION
PDF Document


Essential Line

La Línea esencial es para aplicaciones, como la ingeniería inversa o prototipado rápido, que requiere la digitalización en 3D sin la funcionalidad avanzada de inspección. Es una ventaja para aquellos que quieren beneficiarse de la calidad GOM, o entrar en el mundo de la inspección 3D, con una solución que se adapta a sus necesidades. La línea esencial incluye el cabezal ATOS COMPACT 8M/12M el software GOM SCAN y el GOM INSPECT, además de accesorios. Existe en todo momento la opción de actualizar el paquete a la linea profesional.







TECHNICAL INFORMATION

PDF Document



Desde: 39.000€



Accesorios



Palpador GOM

Objeto de calibración

Puntos para el marcado

Stand

Maleta de transporte



Opciones



Marcos de referencia
Kit para palpador GOM
Mesa de rotación manual con patrón de agujeros roscados
Automatización de 1 eje: mesa giratoria móvil y motorizada
Automatización de 3 ejes: Kit de motorización con cabezal giratorio y eje vertical
Fotogrametría









Información Técnica - ATOS Compact Scan





  ATOS Compact Scan 2M ATOS Compact Scan 5M
Configuraciones de Sistema. ATOS Compact Scan 8M ATOS Compact Scan 12M
Resolución de cámaras 2 x 8 000 000 2 x 12 000 000
Área de medición 45x 35 - 1200 x 1000 mm² 45 x 35 - 1200 x 1000 mm²
Distancia entre puntos 0.021 - 0.615 mm 0.017 - 0.481 mm
Distancia de trabajo 450 - 1200 mm 450 - 1200 mm
Dimensiones del sensor 360 mm x 150 mm x 240 mm
Peso Aprox. 4 kg
Controlador del sensor Integrado
Longitud del cable Hasta 30m
Posicionamiento del sensor tripie ligero o soporte para el sensor
Posicionamiento de pieza Mesa rotatoria manual o automática
Computadora Notebook o desktop
Sistema operativo Windows 10
Software Captura de información, procesamiento e inspección completa
Iluminación ambiental Baja sensibilidad a condiciones de iluminación
Vibraciones ambientales No afectan debido al sistema de referenciación dinámica de GOM
Temperatura de operación 5 - 40ºC, no condensación
Alimentación 90 - 230 V AC
