AUTOMATIZACIÓN


ScanBox


La solución estandarizada de GOM para la medición e inspección automatizada.

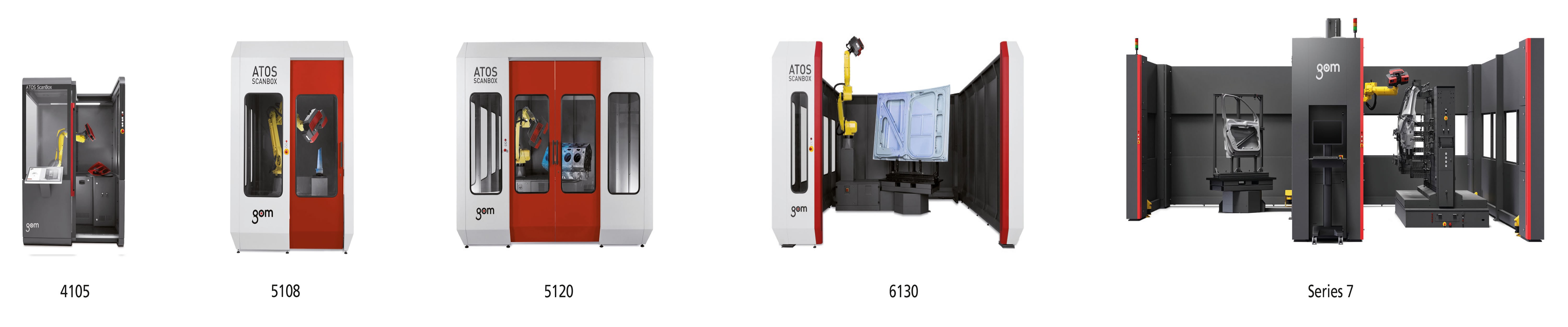

ATOS ScanBox - Medición e inspección automatizada




En entornos industriales las celdas automatizadas de escaneo 3D se han convertido en una herramienta fundamental en los procesos de fabricación y producción. El ATOS ScanBox está diseñado y construido con los estándares de la industria para asegurar la máxima seguridad y movilidad. Al ser sistemas estandarizados, por cada aplicación se ofrece una solución diferente y esto permite acortar el plazo de envio y la puesta en marcha. Todos los modelos de ScanBox constan de un escáner ATOS 3D, robot, mesa giratoria, software de automatización, cabina de seguridad y mas componentes que en sus diferentes dimensiones y prestaciones completan una solución estandarizada para cada aplicación de la industria..



Estas son algunas de las ventajas que ofrece:

  • Precisas coordenadas 3D con resolución de alta calidad
  • Escaneo de pieza completa con análisis de inspección instantáneo
  • Desviación total de la pieza respecto a su CAD, análisis 2D y malla con malla
  • Análisis por secciones, tolerancias geométricas y estudio de capacidad
  • Informes completos de la medición
  • Software VMR Virtual Measuring Room desarrollado por GOM para programación avanzada en offline y online









ATOS ScanBox 4105

En aplicaciones como inyección de plástico o fundición, ya sean piezas o moldes, así como piezas de estampación a menudo son geometrías complicadas que se tienen que controlar en serie o en el proceso de lanzamiento de una nueva serie. El ATOS ScanBox 4105 puede usar sensores ATOS con campos de medición muy pequeños y por lo tanto conseguir un alto nivel de detalle en zonas complejas.







ATOS ScanBox - Medición e inspección automatizada

Información Técnica - ATOS ScanBox


ATOS ScanBox - Medición e inspección automatizada
Configuraciones de Sistema. 4105
Requerimiento de espacio (Ancho x Largo x Altura) 1.60 m x 1.20 m x 2.10 m
Alimentación Estandard 110V/220V (1-fase)
Max. tamaño de parte hasta 500 mm
Max. peso de parte hasta 100 kg
Número de módulos 1
Ejes automatizados 7
Controlador de robot Integrado
Controlador Maestro Integrado
Peso del módulo 900 kg
Ventanas para visualizar 3
Acceso Puerta deslizante con cerradura de seguridad
Ancho de apertura 685 mm
Panel de control integrado Captura de información
Fijación a piso No requerido, mobil
Tipo de carga Manual





ATOS ScanBox 5108 y 5120

El ATOS ScanBox 5108 puede ser usado para inspección de piezas de hasta 800 mm. Debido a estas dimensiones, normalmente es usado en lugares donde fabrican turbinas, alabes, blisks y bloques motor. Por ejemplo en inspección de alabes de aeronáutica puede llegar a medir con una alta calidad los pequeños radios gracias a que puede adquirir hasta 20 puntos por milímetro.







En cambio el ATOS ScanBox 5120 puede llegar a medir piezas de hasta 2000 mm por lo tanto esta solución es ideal para componentes interiores de coches, así como grandes piezas de fundición, forja y estampación.











Información Técnica - ATOS ScanBox


ATOS ScanBox - Medición e inspección automatizada

ATOS ScanBox - Medición e inspección automatizada
Configuraciones de Sistema. 5108 5120
Requerimiento de espacio (Ancho x Largo x Altura) 2.00 m x 2.55 m x 2.70 m 3.30 m x 3.30 m x 2.70 m
Alimentación 200 - 415 V (3-fases, 16A) 200 - 500 V (3-fases, 16A)
Max. tamaño de parte hasta 800 mm hasta 2 mm
Max. peso de parte hasta 300 kg hasta 500 kg
Número de módulos 1 2
Ejes automatizados 7 7
Controlador de robot Integrado Integrado
Controlador Maestro Integrado Integrado
Peso del módulo 800 kg (robot + rotation) 770 Kg (robot)
Ventanas para visualizar 5 8
Acceso Puerta deslizante con cerradura de seguridad Puerta deslizante con cerradura de seguridad
Ancho de apertura 800 mm 1400 mm
Panel de control integrado Estatus, Pausa, Reset, Paro Estatus, Pausa, Reset, Paro
Fijación a piso No requerido No requerido
Tipo de carga Manual Manul, patín, montacargas







ATOS ScanBox - Medición e inspección automatizada

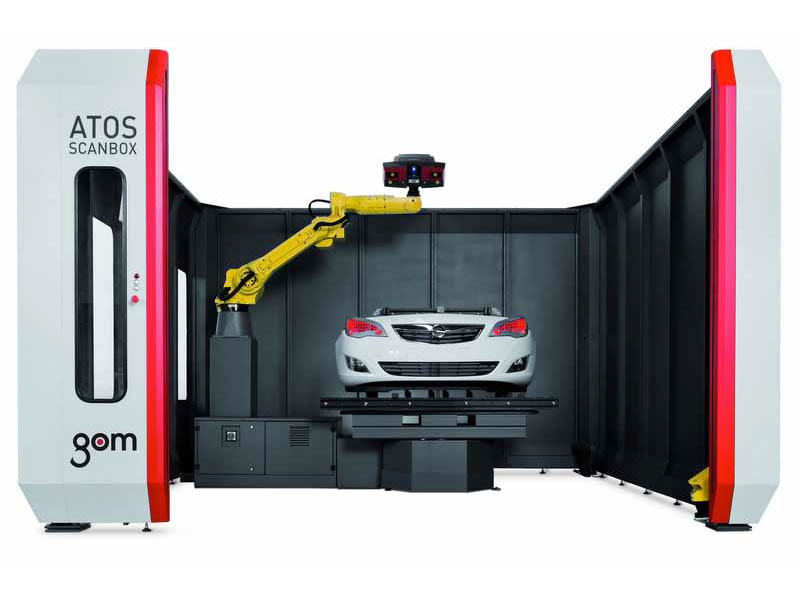

ATOS ScanBox 6130

El ATOS ScanBox 6130 normalmente es usado en control de calidad y producción como por ejemplo en aplicaciones como grandes piezas estampadas así como en piezas de plástico de grandes dimensiones como frontales de coches. Al tener una entrada abierta de 3.1 m facilita la entrada de maquinaria para la carga y descarga de componentes a medir y por lo tanto hace que sea una solución ideal para la medición en serie.













Información Técnica - ATOS ScanBox


ATOS ScanBox - Medición e inspección automatizada
Configuraciones de Sistema. 6130
Requerimiento de espacio (Ancho x Largo x Altura) 4.25 m x 4.25 m x 2.70 m
Alimentación 200 - 500 V (3-fases, 16A)
Max. tamaño de parte hasta 3 m
Max. peso de parte hasta 2000 kg
Número de módulos 2
Ejes automatizados 7
Controlador de robot Integrado
Controlador Maestro Integrado
Peso del módulo 800 kg (robot)
Ventanas para visualizar 6
Acceso Cortina de luz de seguridad
Ancho de apertura 3100 mm
Panel de control integrado Estatus, Pausa, Reset, Paro
Fijación a piso Requerido
Tipo de carga Manual, patín, montacargas y grúa
ATOS ScanBox - Medición e inspección automatizada

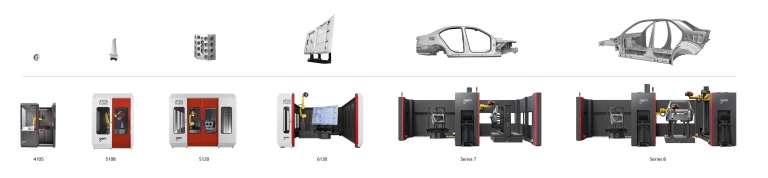

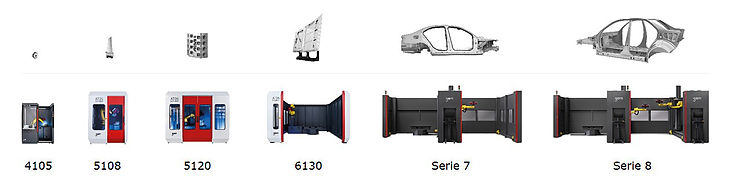

SERIE 7 y 8

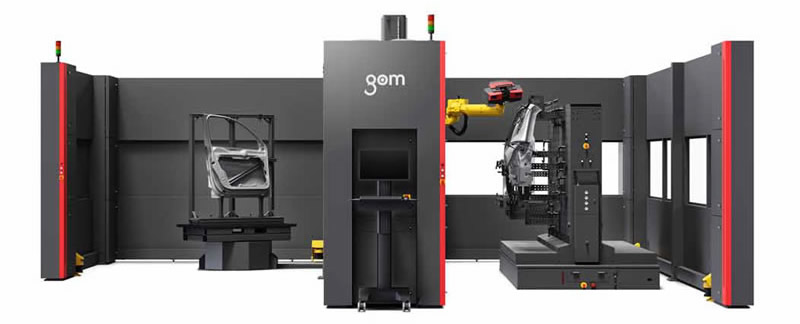

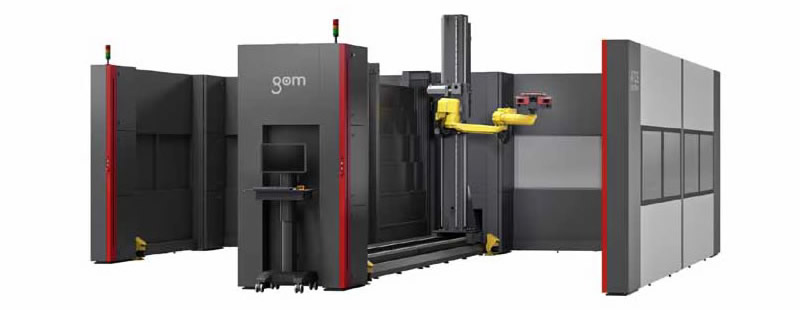

Para la medición de piezas de grandes dimensiones GOM ha desarrollado una solución en donde se combina un eje lineal, elevador vertical y un robot articulado en donde se posiciona el sensor y se obtienen 8 grados de libertad. Está destinado principalmente a la industria de automoción y más concretamente a la zona de prensas y da la posibilidad de controlar la fabricación en serie de las piezas de mayor tamaño.







ATOS ScanBox - Medición e inspección automatizada de grandes piezas


ATOS ScanBox - Medición e inspección automatizada de grandes piezas


Este modelo puede ser también ampliado a cada lado de cada uno de los dos robots que puede llevar incorporado y de esta forma conseguir a su vez hasta otras dos zonas de medición que equivaldrían en cuanto a dimensiones a dos ATOS 6130.







SERIE 8



ATOS ScanBox - Medición e inspección automatizada de grandes piezas
