ESCANER 3D

Metronic suministra el escáner de digitalizado 3D Atos Triple Scan de GOM, sirve para medir superficies brillantes, geometrías complejas y zonas de difícil acceso

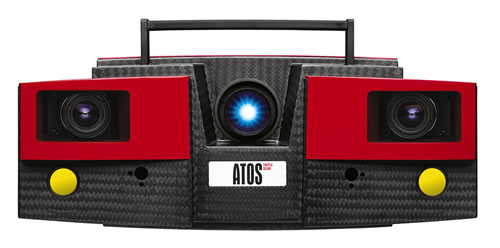

ATOS TRIPLE SCAN

El escáner más versátil y preciso de GOM en el que podemos encontrar las últimas novedades tecnológicas que nos ayudaran a medir en superficies brillantes, geometrías complejas y zonas de difícil acceso de una forma más rápida y con una alta calidad de datos.





Metronic suministra el escáner de digitalizado 3D Atos Triple Scan de GOM, sirve para medir superficies brillantes, geometrías complejas y zonas de difícil acceso

TECHNICAL INFORMATION
PDF Document


Información Técnica - ATOS Triple Scan



  ATOS II Triple Scan ATOS III Triple Scan ATOS Triple Scan 16M
Configuraciones de Sistema. ATOS II Triple Scan ATOS III Triple Scan ATOS Triple Scan 16M
Resolución de cámaras
2 x 5 000 000

2 x 8 000 000 2 x 16 000 000
Área de medición
38 x 29 - 2000 x 1500 mm²

38 x 29 - 2000 x 1500 mm² 170 x 130 - 810 x 610 mm²
Distancia entre puntos 0.02 - 0.79 mm 0.01 - 0.61 mm 0.03 - 0.16 mm
Distancia de trabajo 490 - 2000 mm 490 - 2000 mm 440 - 800 mm
Controlador del sensor Integrado
Longitud del cable Hasta 30m
Posicionamiento del sensor Soporte para el sensor, para robot automático
Posicionamiento de pieza Mesa rotatoria manual o automática
Computadora Portátil o PC de gama alta
Sistema operativo Windows 7
Software Captura de información, procesamiento e inspección completa
Material y acabado de la pieza Medición de superficies brillantes, oscuras y geometrícas de componentes complejos
Iluminación ambiental Baja sensibilidad a condiciones de iluminación
Vibraciones ambientales No afectan debido al sistema de referenciación dinámica de GOM
Temperatura de operación 5 - 40ºC, no condensación
Alimentación 90 - 230 V AC
